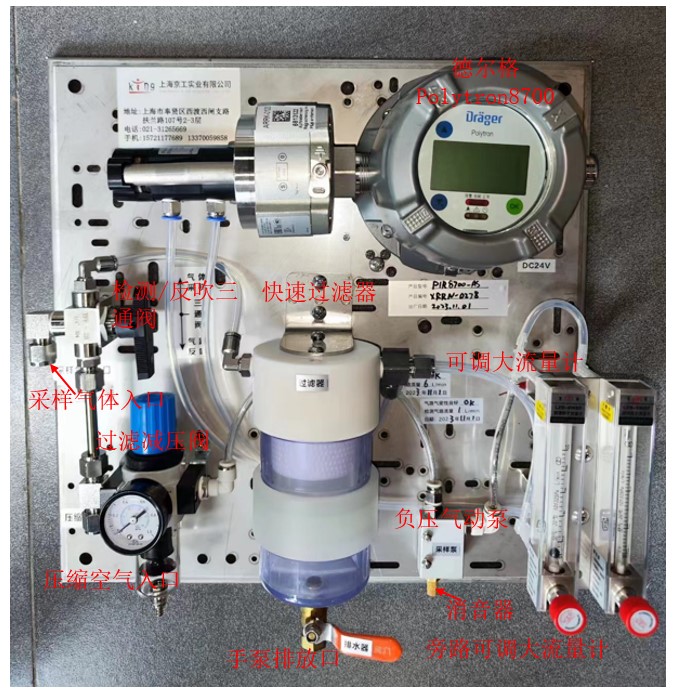

一、Ploytron8700及氣體采樣處理輔助系統相關說明：

1、采樣入口：采樣入口連接銅管至涂布機/排風管內部進行氣體采樣，是氣體采樣入口接口。接外徑Φ8mm的銅管/不銹鋼管，盡量不要用皮管氣管（不能降溫冷卻）做采樣管路

2、檢測/反吹選擇閥：此處是三通的閥門，分檢測與反吹模式，通過調整閥門改變氣體流向，起到反吹清潔作用，減少管路堵塞。（注：開關柄箭頭向上，正常檢測模式；開關柄箭頭向下，壓縮空氣反吹清潔采樣管路。反吹完成后請恢復到正常檢測模式）

3、壓縮空氣入口：連接工廠內的壓縮空氣接口，快插氣動接頭，用外徑Φ8mm的皮管或者軟管；壓縮空氣使用條件0.2-0.6Mpa

4、過濾減壓閥：壓縮空氣減壓與過濾的作用，通過調節過濾減壓閥調節采樣的流量（影響氣動泵的動力大小，間接控制采樣流量，保持采樣流量8-10L/min）

5、快速反應過濾器:采用PP材質，具有儲水下杯，減少反應的空間過濾器。應對快速檢測。

6、可調大采樣流量計：監控總路采樣流量，保持流量在8-10L/min；當流量偏離控制范圍8-10L/min，請調整過濾減壓閥使采樣流量至8-10L/min范圍。流量計防腐蝕性氣體液體，耐有機溶劑等

7、旁路采樣流量計：監控實際采樣流量，保持流量在1.5L/min左右，總路多余的流量會排空，減少對于傳感器的污染。

8、負壓氣動泵：采樣流量的防爆氣動泵，氣動泵使用維護少壽命長

9、德國德爾格檢測儀PIR5700探頭：核心部件，檢測可燃?xì)怏w濃度值

10、使用步驟：

1.連接兩芯24VDC電纜→2.保證檢測/標定、檢測/反吹選擇閥都在檢測位置→3.采樣入口接入采樣銅管→4在壓縮空氣入口處接入壓縮空氣→5.調整過濾減壓閥使得流量控制在8-10/min范圍內,旁路調整至1.5L/min

二、德爾格氣體檢測儀接線說明

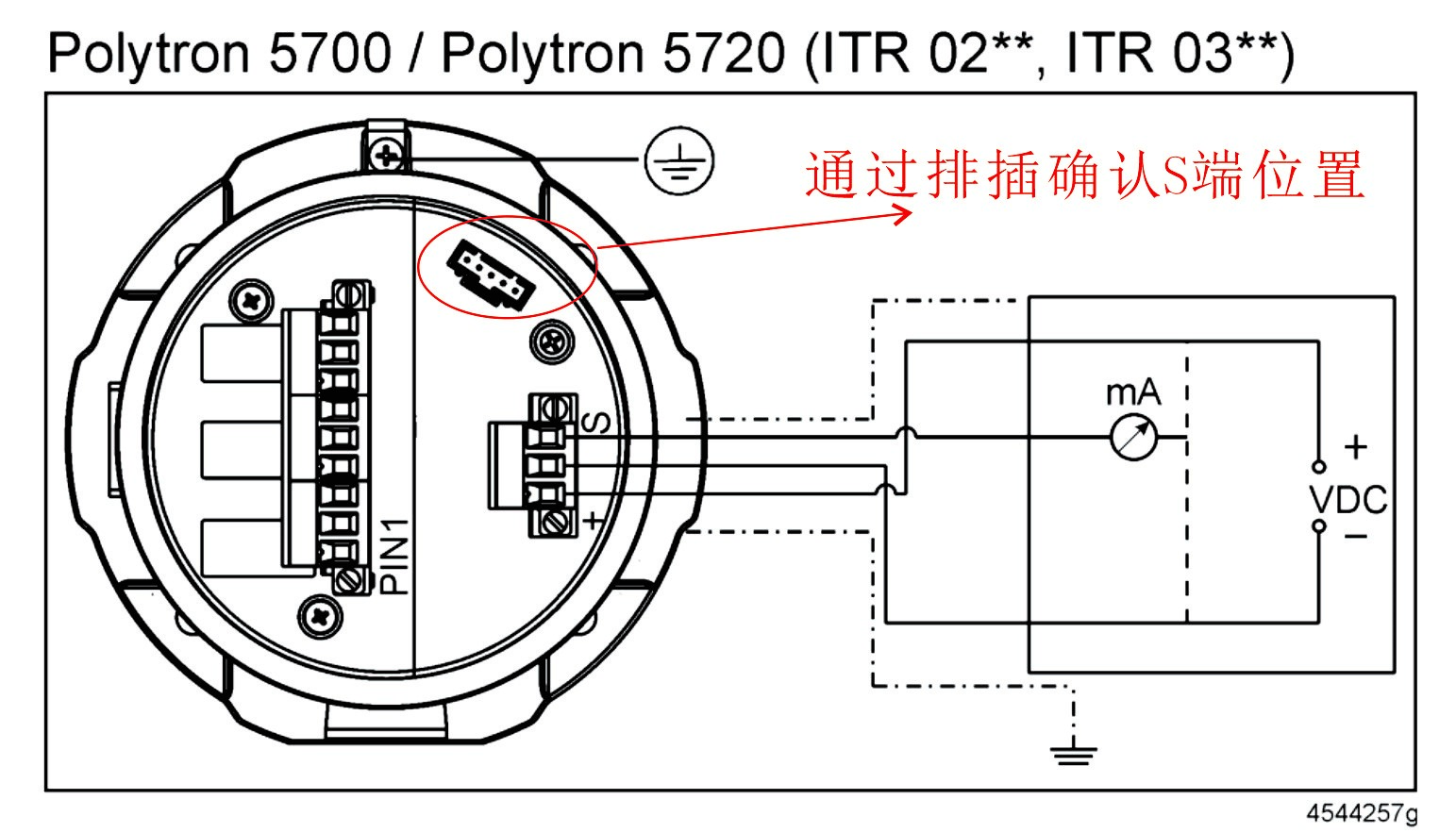

接線方式為無源4-20mA輸出，S接4-20mA負極，+接24V+，中間端子為24V-和4-20mA公共端。

  注：實際上電路板上有“S”“+”標志，但不明顯?？梢詤⒖疾迮潘谖恢茫壬蠄D右上角插排確定S和+端子）

三、德爾格Dr?ger Ploytron 8700技術參數表

四、設備儀器運行狀態說明（儀器必須接PLC等模擬信號接收使用）

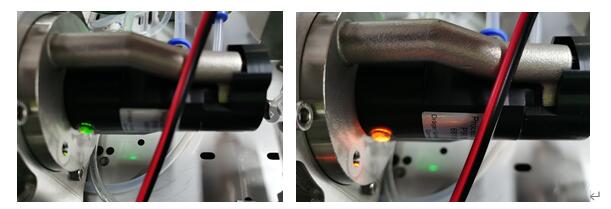

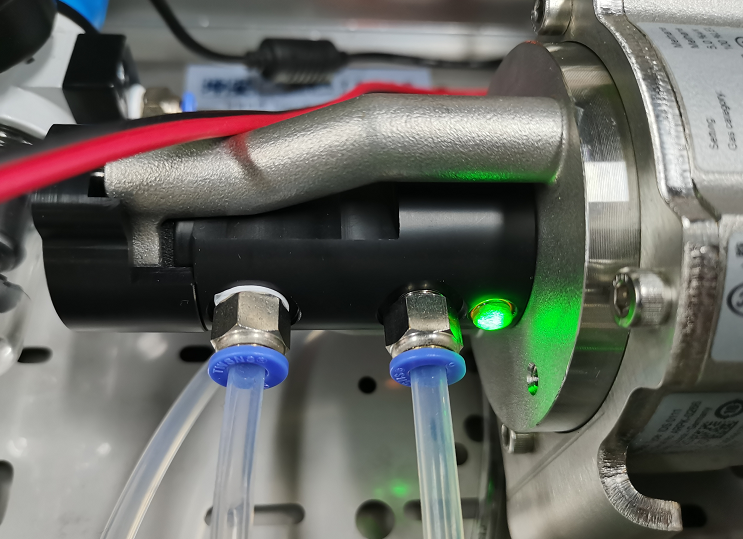

a)  開機運行狀態燈：儀器通電后暖機1-3分鐘，此時黃綠燈持續閃爍。

b)  正常運行狀態燈：儀器暖機后，黃色燈滅，綠色燈常亮。

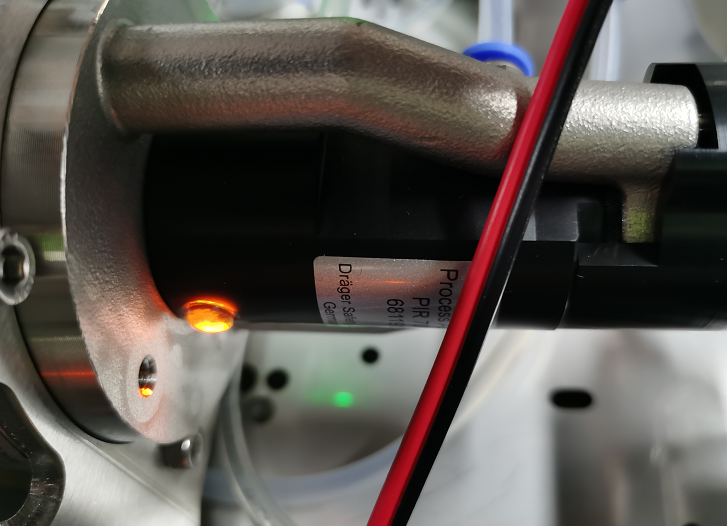

c)  故障運行狀態燈：當設備運行故障時，綠色燈滅黃色燈常亮。

2  常規黃色燈報警故障為儀器4-20mA通訊異常（比如未接模擬信號接收設備PLC或者斷線后在接線），先檢查通訊信號是否正常，確定4-20mA模擬通訊正常后，斷電重啟儀器暖機1-3分鐘后恢復正常。

2  其他故障請與我們聯系。

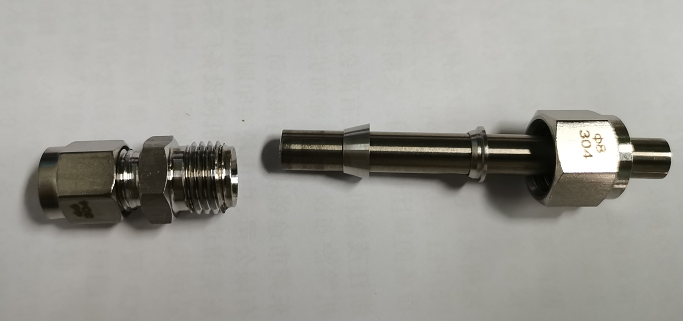

d)  卡套式接頭接管演示圖：用管切刀將不銹鋼/紫銅管切平，將兩個卡套按順序鎖死擰緊即可。

五、RTO采樣系統日常維護說明

1、檢查采樣流量：每天巡檢 采樣流量是否正常，采樣流量計指示在8-10L/min即可。如發現采樣流量偏離，請通過調節過濾減壓閥調整至流量正常；如發現沒有采樣流量，請檢查問題并排除故障（①檢查排除壓縮空氣是否正常連接，過濾減壓閥有壓力值②采樣標定閥（右上角閥門）是否在檢測模式③采樣管路是否堵塞④采樣泵損壞）。

2、管路反吹清掃（管路維護）及排油污：每周定期將左側三通閥打到反吹管路模式，利用壓縮空氣將采樣管路內部的油脂及雜質反吹，防止銅管堵塞；每周定期觀察開關鋁合金過濾器底部的排污管，如發現相關油水及雜質及時打開排污閥排出，防止進入探測器探頭部位，延長設備使用壽命。如果發生采樣銅管堵塞的問題，請及時疏通銅管或者更換新銅管。

3、快速過濾器濾芯維護：定期檢查快速過濾器內部的濾芯使用狀況，如發現濾芯表面變黑及附著的雜質較多，請更換新的濾芯。

4、傳感器維護：零點與標氣校準---傳感器是氣體報警器的核心組件，是用來直接對氣體進行反應的部件。其維護是相當重要的。由于氣體報警器是計量器具，其不可避免的會出現顯示值偏差。由其內部結構決定其顯示值相對實際值只能是偏小。所以需要定期進行標定校準，除了每半年/一年的委外校準，使用者應每個月自行校準（根據實際使用工況而定校準周期）。零點與標氣校準方法與步驟參考相關產品說明書。

其他維護：設備其他零部件定期檢查工作狀態，如損壞請更換。如有問題請致電上海京工官方電話聯系。
