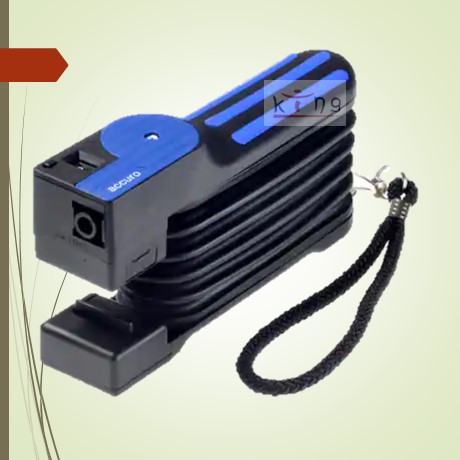

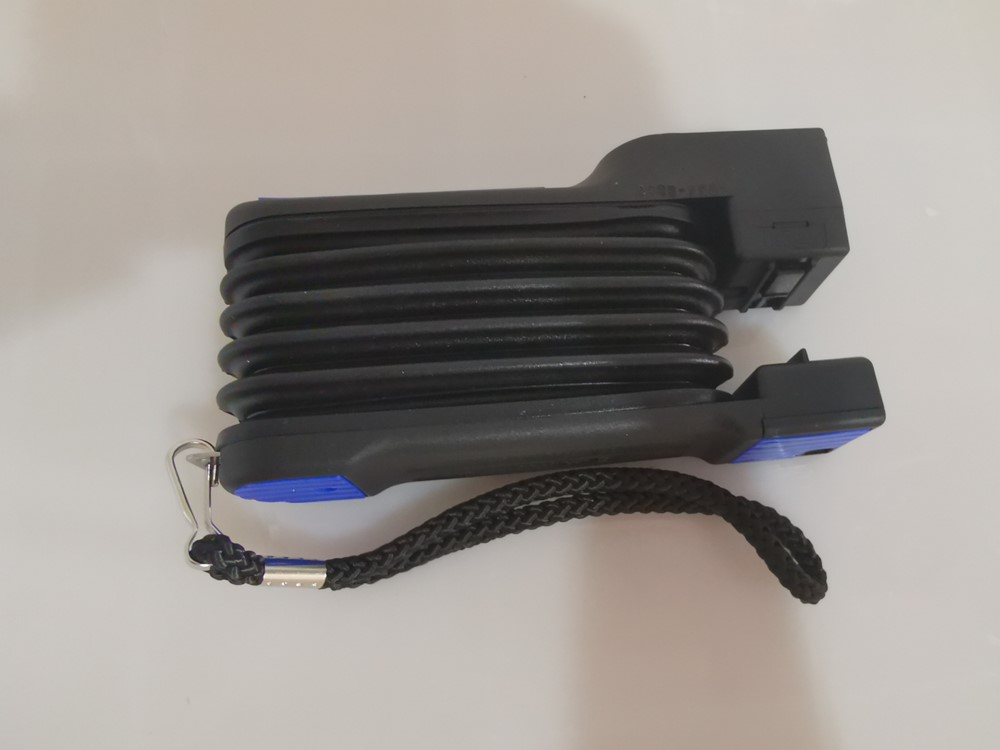

德國德爾格Dr?ger accuro 為風箱式手泵，空氣樣品通過德爾格檢測管（使用擠壓）抽出。 泵體內有一個風箱，完全壓下進行測量。 當風箱釋放時，空氣自動抽出，待測氣體樣品通過所用德爾格檢測管吸取。 泵體完全打開后，采樣過程完成。 由 Dr?ger accuro手泵上的壓力控制顯示器指示擠壓結束。

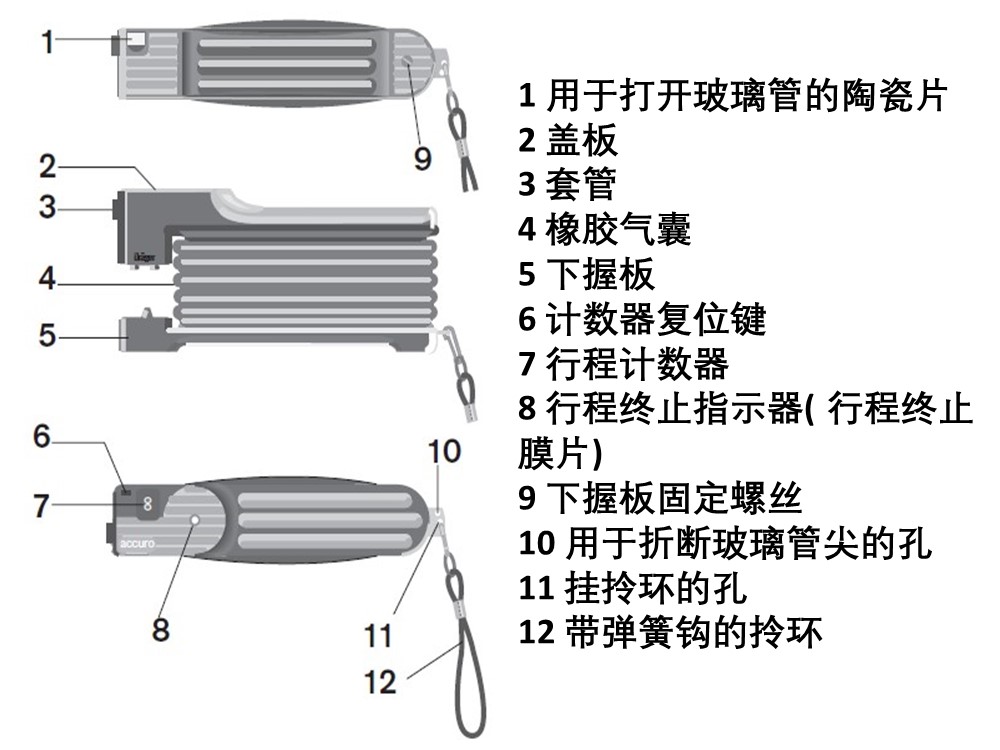

設備說明

準備程序

檢查泵的氣密性(A)

? 將未開口的 Dr?ger 玻璃管插入管口(A1) 。

? 將泵完全擠壓在一起，之后松開(A2) 。

? 大約15 分鐘過后，行程終止指示點(B) 還未顯現，那么該檢測泵的氣密性良好，否則見" 故障- 原因- 排除"。

? 將未開口的 Dr?ger 玻璃管從套管取出。

? 按下復位鍵(C) ，如可用圓珠筆。計數器將復位至零。

準備玻璃管(D)

? 根據檢測任務選擇恰當?shù)?Dr?ger 玻璃管。請遵守相應的使用說明。

? 玻璃管的尖端用 Dr?ger 玻璃管開啟器( 貨號：64 01 200) 打開。

或者：

? 將玻璃管的尖端插入下握板的孔(D1) ， 并抵住陶瓷片同時轉動。玻璃管將被陶瓷片磨蝕。

? 將玻璃管向兩邊晃動，直至管尖斷裂為止。

? 將折斷的管尖倒掉。

? 將玻璃管的另一端用同樣的方法打開。? 將檢測泵拎環向一側轉動并將玻璃管尖插入金屬片的孔內(D2) 。

? 將玻璃管向兩邊晃動，直至管尖斷裂為止。

? 將玻璃管的另一端用同樣的方法打開。

開啟 Dr?ger 玻璃管時應小心，玻璃碎片可能會彈出來！ 將檢測泵朝下握住，以免玻璃碎片進入泵內。

? 將兩端已開口的 Dr?ger 玻璃管插入泵中。箭頭指向檢測泵(E)。

注：玻璃管尖端很鋒利，有割傷的危險！建議使用開管器準備檢測管，后兩種辦法只能作為臨時救急使用。

檢測

? 從 Dr?ger 玻璃管的使用說明讀出行程數。

? 在握住檢測泵時，將指示點和行程計數器朝向使用者(F) 。

? 將泵完全擠壓在一起。

? 松開檢測泵，直至氣囊完全松弛。

? 當行程終止指示點(F1) 可見時， 重新擠壓檢測泵。

? 重復上述操作，直至行程計數器(F2) 上讀出的數中文字與行程給定值一致時為止。

? 之后立即判讀色長和色深。未打開的 Dr?ger 玻璃管作為比照。

? 將 Dr?ger 玻璃管從套管中取出。

? 將泵來回按壓幾次，使周圍空氣將其吹凈。

維護

清潔或更換排氣閥

? 用附帶的六角扳手將螺絲取下(G1) 。

? 將下握板取下，如使用一枚硬幣(G2) 。

? 將閥門片從座槽中拉出(H1) 。

? 用濕布清潔閥門座槽。

? 將閥門片的塞子潤濕并將其按入閥門座槽的中心孔內。

? 輕輕拉動閥門片以確保位置正確牢固。

? 將下握板放回并下按歸位(H2) 。

? 重新放入螺絲并用手擰緊。檢查泵的氣密性(A)。

更換套管/行程終止膜片

? 用恰當?shù)墓ぞ? 如圓珠筆) 將彈簧鉤按入(I1) 。

? 將蓋板取出(I2) 。

蓋板的作用是將行程終止指示器部件保持在正確的位置。

? 將彈簧卡口向內按壓并拿出套管(J) 。

? 放入新的套管。

? 將新的行程終止膜片按照圖示的順序放入殼體內(K) 。

注意其位置是否正確。

? 重新蓋上蓋板并按壓歸位。

? 檢查泵的氣密性(A)。

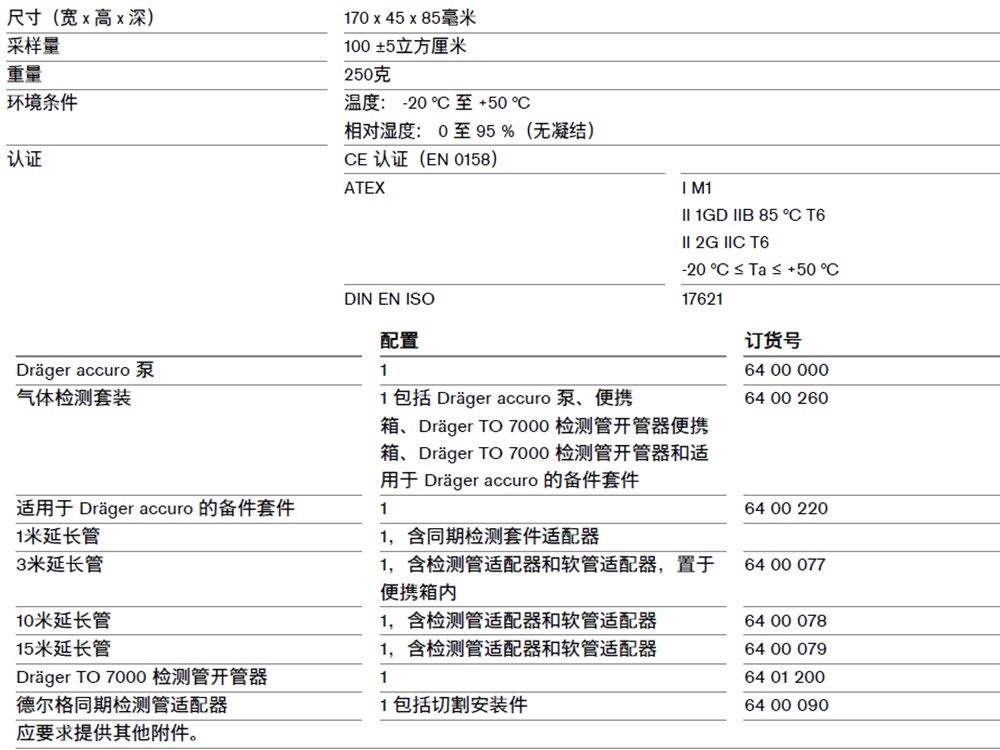

技術參數
